在電子設備的設計過程中，突波電壓（Transient Voltage Surge）是一種常見的威脅，可能由雷擊、電源切換、靜電放電（ESD）等因素引起。它可能導致電子元件損壞，甚至引發設備故障。為了提高電路的抗突波能力，工程師們通常采用TVS（二極管瞬態電壓抑制器，Transient Voltage Suppressor）二極管作為關鍵保護元件。TVS二極管能夠在極短時間內響應突波電壓，并有效抑制其對電路的影響。
一、突波電壓對電路的影響
突波電壓是一種短暫但能量極大的高電壓脈沖，通常出現在電子設備開關、電機啟動、雷擊或靜電釋放時。這些瞬態電壓可能導致以下問題：
電子元件損壞：突波電壓可能遠超電子元器件的耐受電壓，導致半導體器件過載燒毀。
電路誤觸發：突波可能會影響數字信號傳輸，使邏輯電路誤動作，導致系統崩潰或異常運行。
電源不穩定：長期突波沖擊可能導致電源模塊性能下降，使整個系統可靠性降低。
因此，提高電路的抗突波能力對于保障電子設備的穩定運行至關重要。

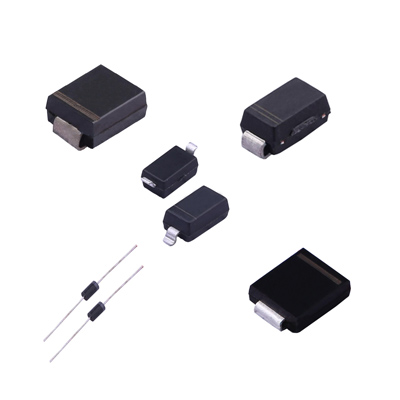

二、TVS二極管的工作原理
TVS二極管是一種專門用于瞬態電壓抑制的半導體器件，其核心特性是超高速響應和低阻抗導通。當電路中的電壓處于正常范圍時，TVS二極管呈現高阻態，不影響電路正常運行。但當瞬態電壓突波超過TVS二極管的擊穿電壓時，TVS二極管會迅速導通，將過量電流分流至地面，從而保護電路中的敏感元件。
TVS二極管的典型工作流程如下：
正常工作狀態：TVS二極管處于高阻狀態，對電路幾乎無影響。
突波發生時：當電壓升高到TVS二極管的擊穿電壓（Breakdown Voltage）以上，它迅速進入低阻導通狀態，將突波電流分流至地。
突波消失后：TVS二極管恢復到高阻狀態，電路正常運行，不會產生額外功耗。
三、如何利用TVS二極管提高電路的抗突波能力？
1. 選擇合適的TVS二極管
要發揮TVS二極管的最佳保護作用，需要根據電路的特性選擇適合的器件，主要考慮以下參數：
擊穿電壓（Vbr）：應略高于正常工作電壓，但低于可能損壞電子元件的閾值。
鉗位電壓（Vc）：指TVS二極管導通時能將電壓限制的最大值，通常應小于電路元件的耐壓極限。
功率承受能力（Pppm）：指TVS二極管可以吸收的最大瞬態功率，應根據可能的突波能量選擇足夠大的功率等級。
響應時間：TVS二極管的典型響應時間為皮秒級（ps），確保瞬態電壓出現時能立即生效。
2. 合理布置TVS二極管
TVS二極管的布置方式會直接影響電路的抗突波能力。以下是幾種常見的布置方式：
電源端保護：在DC/DC轉換器、開關電源輸入端并聯TVS二極管，可以防止外部電網突波損害設備。
信號線保護：對于通信接口（如USB、HDMI、RS-485等），TVS二極管可以保護數據線免受靜電放電（ESD）和電磁干擾（EMI）的沖擊。
PCB布局優化：TVS二極管應盡可能靠近需要保護的元件，并使用短而粗的PCB走線以降低寄生電感，提高保護效果。
3. 結合其他防護元件
雖然TVS二極管是非常有效的防突波器件，但在某些應用場景下，可以結合其他器件以增強保護效果，例如：
壓敏電阻（MOV）：在高能量浪涌（如雷擊）情況下，壓敏電阻可以吸收更大的突波能量，與TVS二極管配合使用能提高保護能力。
電感濾波器：在電源端加入電感濾波器可以減少高頻突波的傳導，提高電源穩定性。
保險絲（Fuse）：與TVS二極管搭配使用，能在大電流突波時提供額外的保護，防止二極管過載。
四、TVS二極管的應用案例
為了更直觀地理解TVS二極管在抗突波中的應用，我們來看幾個常見的應用案例：
工業自動化設備：PLC控制系統通常處于高電磁干擾環境，使用TVS二極管可以有效防止感應浪涌損害控制電路，提高系統穩定性。
汽車電子：在汽車電控單元（ECU）、CAN總線、電源管理模塊等關鍵電路中，TVS二極管可有效防止點火、電機啟動等帶來的突波沖擊。
智能家電：智能電視、智能路由器等設備的電源輸入端、USB接口通常采用TVS二極管保護，防止用戶接插設備時產生靜電損害內部電路。
結論
TVS二極管作為一種高效的瞬態電壓抑制器，在電路抗突波保護方面發揮著重要作用。通過合理選擇參數、優化布局并結合其他防護元件，工程師可以有效提高電子設備的穩定性和可靠性。在面對電氣環境復雜、多變的應用場景時，TVS二極管已成為電子電路保護設計中的關鍵組件，是確保設備長時間穩定運行的重要保障。
