詳解穩壓二極管的關鍵特性和應用原理

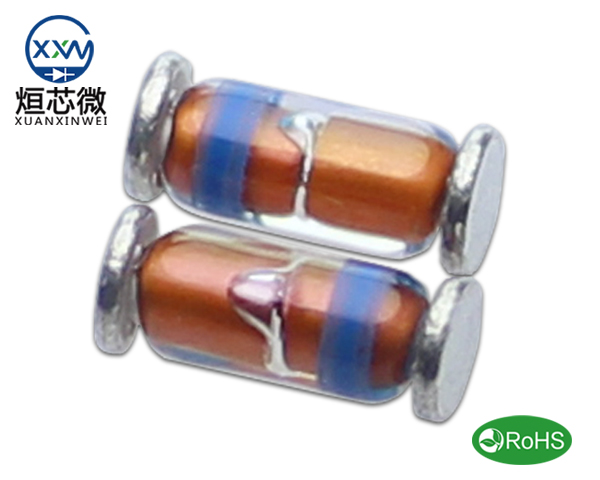

在電子電路的設計領域，穩壓二極管（亦稱齊納二極管）作為一種關鍵的半導體元件，憑借其獨特的反向擊穿特性，為電路提供了精準且穩定的電壓支持。無論是在電源管理系統中，還是在信號處理與過壓保護等應用場景里，穩壓二極管都發揮著不可或缺的作用。
在電子電路的設計領域，穩壓二極管（亦稱齊納二極管）作為一種關鍵的半導體元件，憑借其獨特的反向擊穿特性，為電路提供了精準且穩定的電壓支持。無論是在電源管理系統中，還是在信號處理與過壓保護等應用場景里，穩壓二極管都發揮著不可或缺的作用。
一、穩壓二極管的工作原理
穩壓二極管的核心工作機制基于其反向擊穿特性。當外部電源為其施加反向偏置電壓，并且該電壓達到特定值（即齊納電壓）時，二極管內部的載流子發生雪崩或齊納擊穿，導致反向電流急劇上升，但電壓仍然保持穩定。這種穩定特性使得穩壓二極管成為電路中常用的穩壓元件。
（一）齊納效應與雪崩效應
穩壓二極管的擊穿機制主要包括齊納效應和雪崩效應。當二極管的摻雜濃度較高且擊穿電壓較低（通常在5V以下）時，主要由齊納效應主導，PN結中的強電場作用使價電子隧道躍遷到導帶，形成大量電子 - 空穴對，從而實現電壓穩定。當擊穿電壓較高（一般超過5V）時，電場加速載流子撞擊其他原子，使更多電子獲得能量并進入導帶，引發雪崩效應，進而穩定電壓輸出。
（二）電流限制設計
在實際電路設計中，穩壓二極管通常需要串聯限流電阻，以控制通過二極管的電流，防止過大電流損壞器件。這種設計保證了二極管在正常范圍內工作，同時提供穩定電壓。
（三）溫度影響與調節
穩壓二極管的齊納電壓受溫度變化影響，低電壓時溫度系數偏負，高電壓時則為正。為了降低溫度波動帶來的誤差，工程師通常選擇合適的電壓范圍，或搭配不同穩壓二極管，以優化溫度補償，提高電路的穩定性。
二、穩壓二極管的關鍵特性
（一）電壓穩定性
穩壓二極管的最大特點是即使輸入電壓或負載電流發生變化，輸出電壓仍能保持恒定，為電路提供可靠的電源支撐。
（二）響應速度快
相較于其他穩壓方式，穩壓二極管能夠迅速響應電壓變化，在毫秒級別內恢復穩定，適用于對電壓變化要求敏感的電路。
（三）體積小、易于集成
由于采用半導體材料制造，穩壓二極管通常體積較小，可以輕松集成到各類電子設備和PCB板中，適合現代精密電路設計。
（四）耐用性強
經過合理設計的穩壓二極管能夠長時間穩定工作，在額定功率范圍內，具備較高的耐用性。
（五）低功耗
在低電流條件下工作時，穩壓二極管的功耗較低，能夠減少電路能量損耗，提高整體效率。
三、穩壓二極管的應用場景
（一）電源穩壓電路
在直流電源系統中，穩壓二極管被廣泛用于穩定輸出電壓，防止供電波動影響電子設備的正常運行。例如，在小型電子設備的電池供電電路中，穩壓二極管能夠保證穩定的工作電壓，提升設備使用壽命。
（二）基準電壓源
在模擬電路和數據轉換電路（如ADC、DAC）中，穩壓二極管常用于提供基準電壓，以確保數據轉換精度。例如，在傳感器應用中，它能夠維持穩定的參考電壓，避免誤差。
（三）過壓保護
電子電路中的電源輸入端常會受到電壓尖峰或浪涌的影響，可能對敏感元件造成損壞。穩壓二極管可以用作瞬態電壓抑制（TVS）器件，在電壓超過安全閾值時導通，保護電路不受沖擊。
（四）信號調理
在通信和傳感器電路中，穩壓二極管用于穩定信號電平，防止信號干擾。例如，在音頻處理和射頻通信電路中，它能夠消除輸入信號的電壓波動，提高信號質量。
（五）電源管理系統
在開關電源和電池管理系統中，穩壓二極管可作為關鍵元件，確保電池充放電電壓穩定。例如，在太陽能充電控制電路中，它能夠防止電壓過高導致電池損壞，提高系統可靠性。
四、總結
穩壓二極管因其電壓穩定、響應迅速、功耗低等特點，在電子電路中發揮著重要作用。無論是用于電源穩壓、信號調理、基準電壓提供，還是作為過壓保護元件，它都能有效提升電路的可靠性。隨著電子技術的進步，穩壓二極管依然是電路設計中的關鍵器件，為設備的穩定運行提供保障。
