MOS管作為一種高性能和高可靠性的晶體管，廣泛應用于電子設備中，如功率放大器和開關電源。然而，MOS管的關斷速度受到寄生電容的影響，這在快速切換應用中是一個重要的限制因素。因此，理解寄生電容對MOS管快速關斷的影響至關重要。本文將探討MOS管寄生電容的作用及其對快速關斷的影響，并提出一些減輕這些影響的方法。
MOS管的寄生電容
在MOS管中，寄生電容的產生是由于當N型MOS管的柵極接通時，在柵極、源極和漏極之間形成了寄生電容。這些電容的值取決于布局、結構以及電路的物理工藝參數。寄生電容的主要因素有兩個：管子的增益和管子分布電容之間的耦合。這些寄生電容附加到驅動電路的負載電容中，會增加MOS管的開關時間，導致MOS管在開關狀態之間產生延遲，從而限制MOS管的性能。
寄生電容對MOS管快速關斷的影響
寄生電容的影響在MOS管被大電流或高頻信號驅動時尤為顯著。當MOS管需要關斷時，柵極上的電壓可能會降低過慢，導致MOS管無法快速進入關閉狀態。這是因?yàn)榧纳娙輹?huì)產生一個滯后效應，使得MOS管的關斷過程變得更加緩慢。
在數字電路中，當大量MOS管同時開關時，寄生電容效應發生的概率很大。這種效應會降低開關時間并增加功耗。在模擬電路中，寄生電容的影響主要取決于放大器的帶寬。隨著頻率的升高，寄生電容對放大器輸出的影響會變得越來越顯著。
減輕寄生電容對MOS管快速關斷的影響
為了減輕寄生電容的影響，可以采取以下幾種措施：
采用高驅動電壓：通過提高驅動信號的電壓，可以加快MOS管的關斷速度，從而縮短開關時間。
采用低電阻負載：通過降低驅動電路的負載電容，可以減少驅動電路中寄生電容的數量，從而提高M(jìn)OS管的關斷速度。
采用短路技術：短路技術可以在關斷MOS管時直接將電壓短路，減少由于寄生電容產生的滯后效應。
采用良好的布局設計：在設計時，通過優化布局來改進MOS管的性能。例如，增加源和漏極的面積，減小源極與柵極之間的間距等。
結論
MOS管是現代電子技術中的關鍵組件。然而，寄生電容對其快速關斷性能的影響是必須考慮的。通過采用高驅動電壓、短路技術、優化布局設計等方法，可以有效減輕寄生電容的影響，提高M(jìn)OS管的性能，增強電路的可靠性和穩定性。

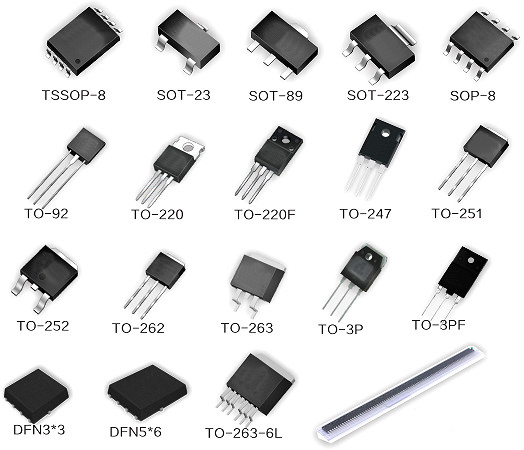

〈烜芯微/XXW〉專業制造二極管，三極管，MOS管，橋堆等，20年，工廠直銷省20%，上萬家電路電器生產企業選用，專業的工程師幫您穩定好每一批產品，如果您有遇到什么需要幫助解決的,可以直接聯系下方的聯系號碼或加QQ/微信，由我們的銷售經理給您精準的報價以及產品介紹
