今天咱們來聊聊P溝道MOS管，這玩意兒在電子電路里頭可是個大明星，超多地方都能用到它。下面咱們就來好好認識一下它的工作原理和導通條件。
P溝道MOS管的工作原理
基本結構
P溝道MOS管就像個四層漢堡，最下面是P型襯底，接著是N型源極，然后是P型漏極，最上面是柵極。柵極這小家伙可有意思了，它待在半導體表面的上方，中間隔著一層絕緣層，通常是二氧化硅。這種結構就決定了柵極電壓能像指揮棒一樣，指揮半導體表面的電荷分布，進而控制源極和漏極之間的導電性能。
工作過程
未加?xùn)艠O電壓時：當沒給柵極電壓或者柵極電壓為零時，P溝道MOS管就像個罷工的工人，處于截止?fàn)顟B(tài)。因為源極和漏極都是P型半導體，它們之間自然形成一個高阻態，電流幾乎過不去，就像一條被堵住的路。
施加正柵極電壓時：要是給柵極上加個正電壓，這個正電壓就會在柵極下方的半導體表面形成一個電場。這個電場可厲害了，它會把半導體表面的空穴（P型半導體里的多數載流子）趕走，同時把電子（少數載流子）吸引過來。隨著柵極電壓越來越大，吸引的電子越來越多，在半導體表面就形成了一個導電溝道，也叫反型層或者N型溝道。當這個導電溝道形成后，要是給漏極加個正電壓（相對于源極），電子就能通過導電溝道從漏極流向源極，形成電流，這時候P溝道MOS管就導通了。
柵極電壓控制：柵極電壓就像個調節閥，它的大小決定了導電溝道的寬度和深度，進而控制源極和漏極之間的電流大小。柵極電壓越高，導電溝道越寬，電流就像洪水一樣洶涌；柵極電壓越低，導電溝道越窄，電流就像小溪一樣涓涓細流。不過要注意，P溝道MOS管要形成導電溝道，柵極電壓得為正且足夠大，通常要超過一個特定的閾值電壓（Vth），只有超過這個閾值電壓，才能形成足夠的導電溝道讓電流通過。
P溝道MOS管的導通條件
柵極電壓：柵極電壓得為正且足夠大，通常要大于閾值電壓（Vth）。閾值電壓就像個門檻，決定了導電溝道形成的難易程度，閾值電壓越大，導電溝道形成就越難，需要的柵極電壓也越高。所以在選P溝道MOS管時，得根據具體的應用場景和電路要求來挑合適的閾值電壓。
漏極電壓：漏極電壓必須為正，這樣電子才能被吸引到漏極附近，有利于導電溝道的形成。要是漏極電壓為負或者為零，電子就沒法被吸引過去，導電溝道就形成不了，電流也就過不去了。
源極電壓：在P溝道MOS管里，源極是電子的流出端，通常源極電壓為負或者接地，這樣電子才能從源極流向漏極，形成電流。要是源極電壓為正，電子就沒法從源極流向漏極，導電溝道也形成不了，電流就沒法通過。
負載電阻：在實際應用中，負載電阻也會影響P溝道MOS管的導通。當負載電阻比較大時，電流通過負載電阻時的壓降也會比較大，可能會導致柵極電壓不夠維持導電溝道的形成。所以在選P溝道MOS管和設置工作條件時，得考慮負載電阻的大小，選擇合適的柵極電壓和漏極電壓。
溫度效應：P溝道MOS管的閾值電壓（Vth）會受溫度影響，溫度升高，閾值電壓降低；溫度降低，閾值電壓升高。所以在設計電路時，得考慮溫度對閾值電壓的影響，采取熱管理措施，像用散熱片、風扇或者優化電路布局降低熱阻，確保MOS管在不同溫度下都能穩定工作。
噪聲與干擾：在高頻或者高靈敏度的應用中，P溝道MOS管可能會受到外部電磁干擾（EMI）或者射頻干擾（RFI）的影響，這些干擾可能會通過柵極、源極或者漏極引入，導致MOS管性能下降或者失效。為了減少干擾，可以采取防護措施，比如用屏蔽罩、濾波電容、接地技術隔離或者吸收干擾信號，合理的布局和布線也很重要。
可靠性與壽命：P溝道MOS管在長期使用過程中，可能會受到溫度循環、電壓應力等因素的影響，導致性能退化或者失效。為了提高可靠性和壽命，可以選高質量的MOS管，優化電路設計減少應力，加強散熱管理，避免過壓或者過流操作，定期檢測和維護也很關鍵。
應用場景：P溝道MOS管在低功耗應用里很受歡迎，像便攜式設備、可穿戴設備、傳感器網絡等，因為它導通時功耗低。在模擬與混合信號電路，比如放大器、濾波器、比較器等里頭，也常用到它，畢竟它的線性特性和低噪聲特性很重要。在開關電源和DC-DC轉換器里，P溝道MOS管常作為功率開關管，通過控制導通和截止實現電壓轉換和穩壓功能。
未來發展趨勢
隨著半導體技術的進步，P溝道MOS管也在不斷發展。未來可能會朝著更高性能、更低功耗、更高集成度的方向發展，通過改進制造工藝和材料，提高載流子遷移率、降低電阻和電容等參數。還會開發新型低功耗結構和技術，滿足低功耗應用需求。同時，會探索新型半導體材料，像二維材料、碳納米管等，和制造工藝，比如納米加工技術、三維集成技術等，推動MOS管的創新和發展。
總之，P溝道MOS管在電子電路里頭是個大明星，通過了解它的工作原理和導通條件，采取合適措施提高性能和可靠性，能讓它在更多領域發光發熱，滿足市場需求。

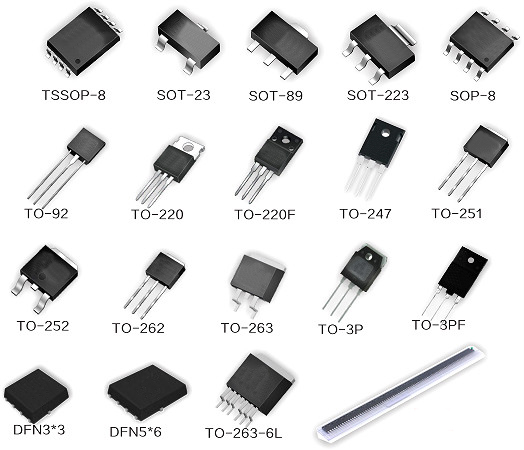

〈烜芯微/XXW〉專業制造二極管，三極管，MOS管，橋堆等，20年，工廠直銷省20%，上萬家電路電器生產企業選用，專業的工程師幫您穩定好每一批產品，如果您有遇到什么需要幫助解決的,可以直接聯系下方的聯系號碼或加QQ/微信，由我們的銷售經理給您精準的報價以及產品介紹
