Resistor----通用電阻一般用途
1.限流電阻
用于限制晶體管的基本電流和LED電流。如圖2-1通過設定阻值，來限制電流在適當范圍，還有諸如驅動MOS管的限流電阻等等。
圖2-1：LED驅動限流
2. 上拉/下拉
數字信號電路通過母線與CPU(MPU)、存儲器、外圍設備等交換信息。為了穩定母線信號電位，在電源、接地與信號線之間，插入1k～100kΩ的電阻（上拉、下拉電阻）。或者為了使信號線與LSI的阻抗匹配，在信號線與接地之間使用數十～數百Ω左右的電阻器（終端電阻）。如圖2-2所示：
圖2-2：上拉和下拉電阻
3. 阻尼/端接電阻

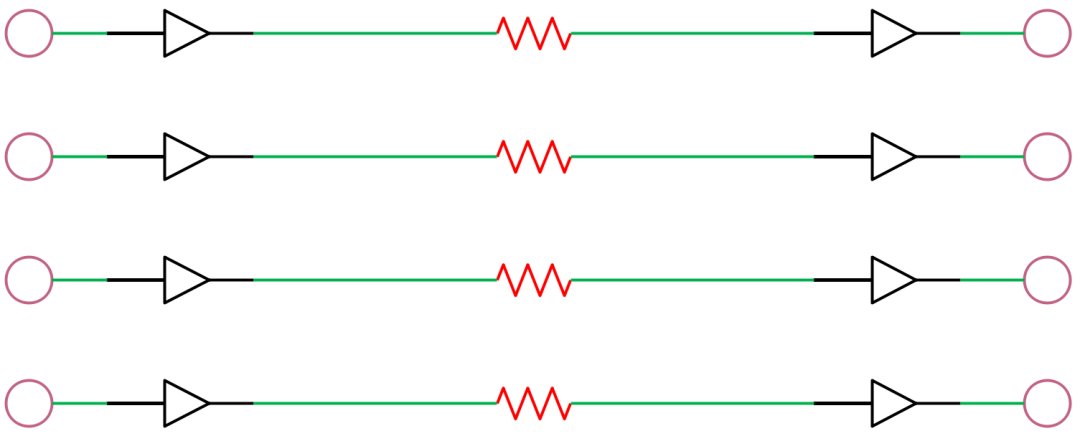

圖2-3通過在信號傳輸線中串入數十Ω的電阻，來抑制信號過沖和下沖，比如EMMC數據線，視頻信號線等等。
圖2-3：信號串接電阻
4. 電流電壓轉換

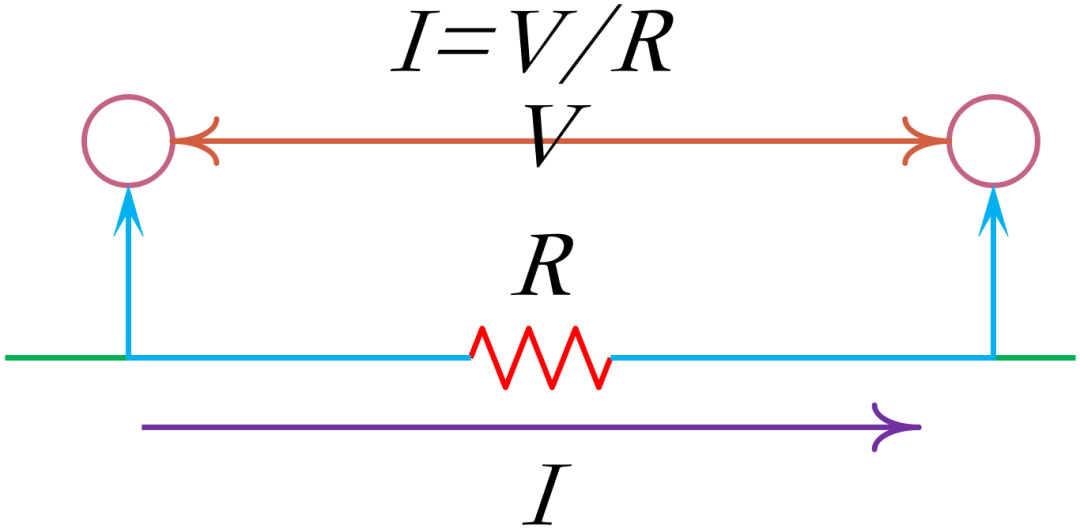

根據歐姆定律，通過電阻壓降來計算電路中的電流，利用這一點，電阻被廣泛用于電流檢測。
圖2-4：檢流原理
5. 濾波電路

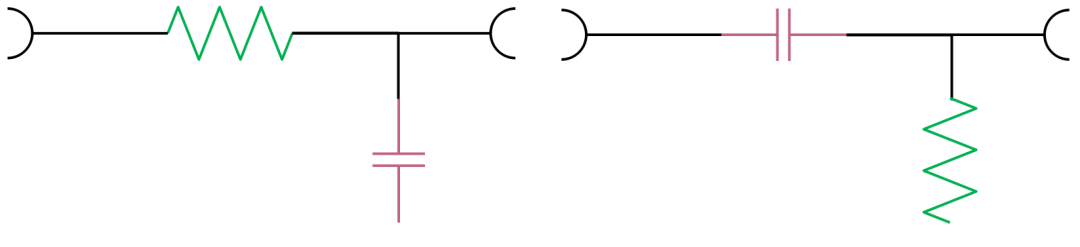

如圖2-5，與電容器結合使用，可使特定信號的頻率通過。也用在使用運算放大器的有源濾波器。
圖2-5：左邊為RC低通，右邊為CR高通
6. 跳線
用于連接彼此分離的電路，使用的元件稱為跳線。跳線的阻值非常低，有貼片式，引線型和金屬板型。 跳線有以下用途：
?用單面布線板等連接不同電路到同一電路
?確保電流容量
?用于測試電路板（分離，連接）
?不同產品等級（高端，中端，普通）的功能切換
跳線不是0Ω跳線阻值非常低，使走線接近短路，也稱為零歐姆電阻。但是，雖然說是0Ω，實際上是有阻值的，例如一般矩形片狀跳線電阻阻值為50mΩ以下。因此，允許電流比較小，超過該值不能使用。另外，有必要考慮由于電流引起的發熱和劣化。金屬板貼片跳線電阻阻值低并且熱阻小，因此它們適用于大電流。表2-1示出了常見跳線（檢流）電阻的類型：

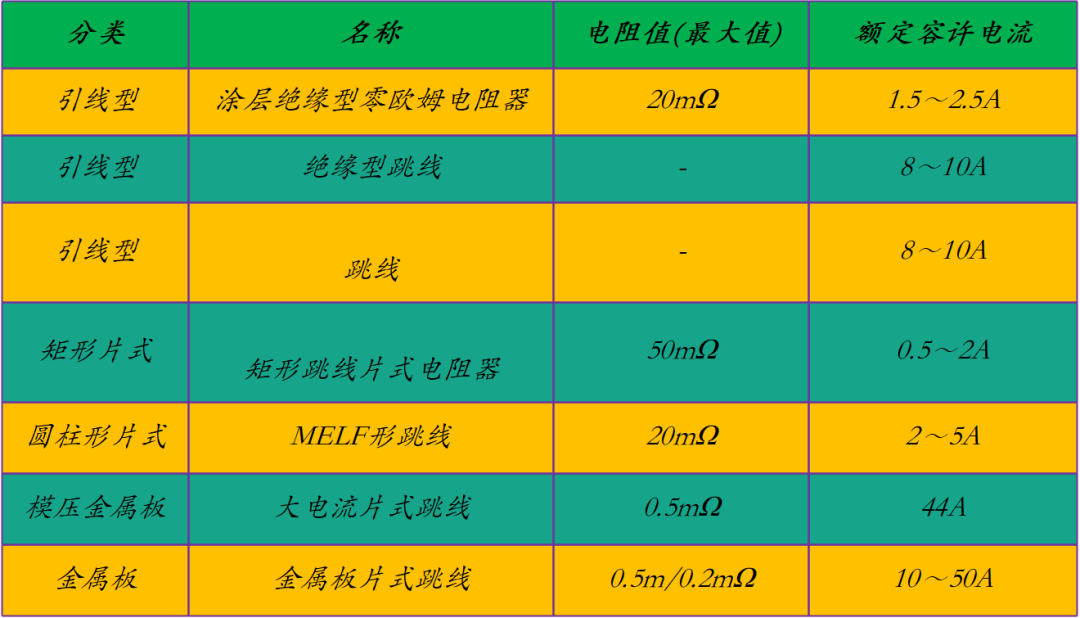

表2-1：跳線（檢流）用電阻類型一覽
7.跳線電阻用法
模擬電路，邏輯電路等代表性使用示例如下圖2-6，圖2-7所示：
?產品版本設置（比特切換）
?因設計變更使不再需要的零件（保險絲，電流檢測電阻等）短路。
?連接電路模塊（用于電路分析的電路模塊分離）
?大電流模式的旁路（低阻抗連接，避免噪音和有害輻射）

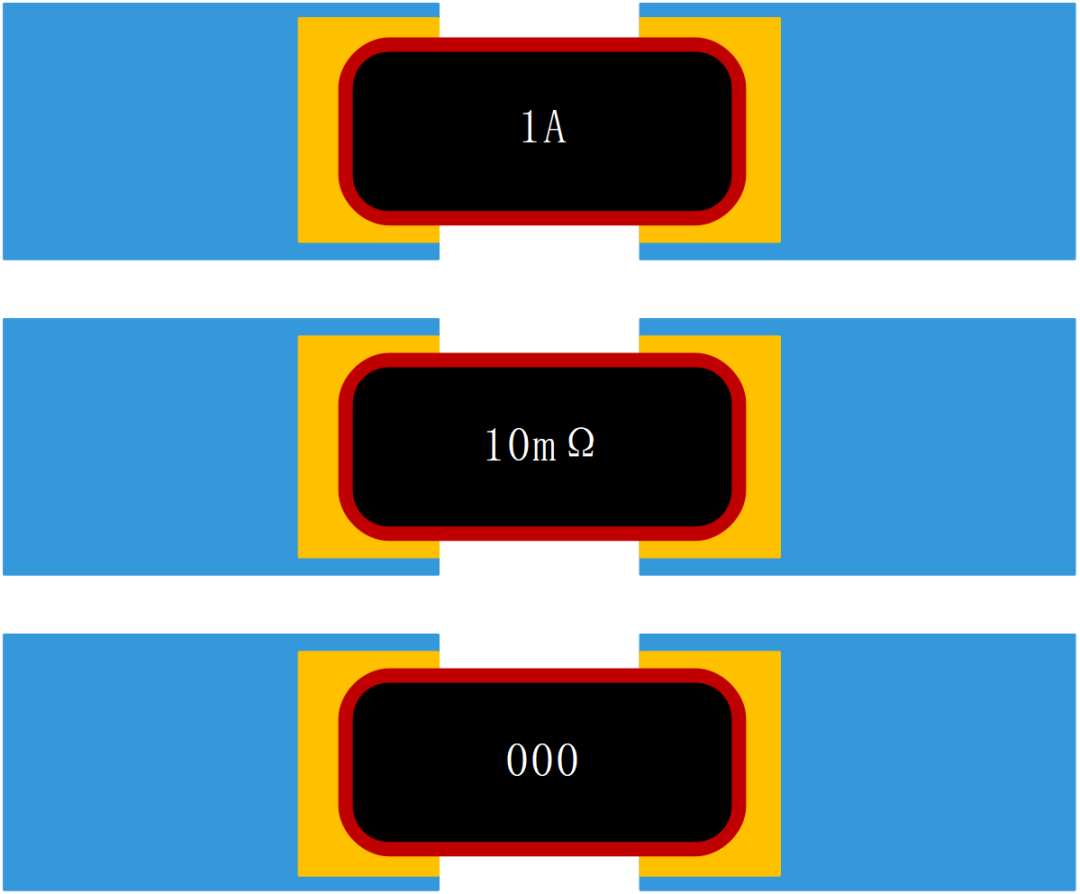

圖2-6：同一位置可換用保險絲/檢流電阻/0Ω電阻

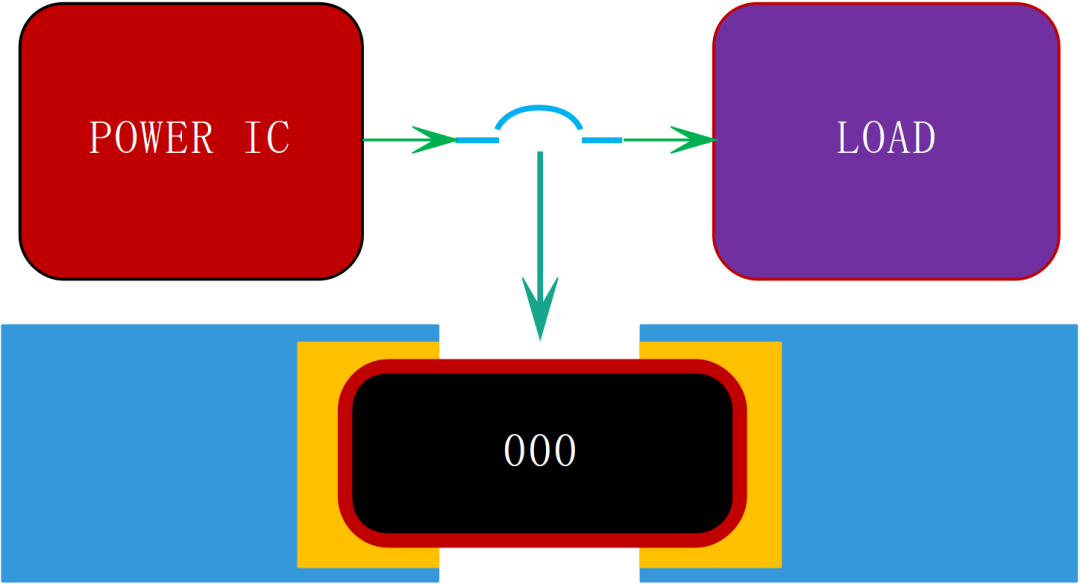

圖2-7：電源干路串入0Ω電阻（可多個并聯）
大電流跳線：

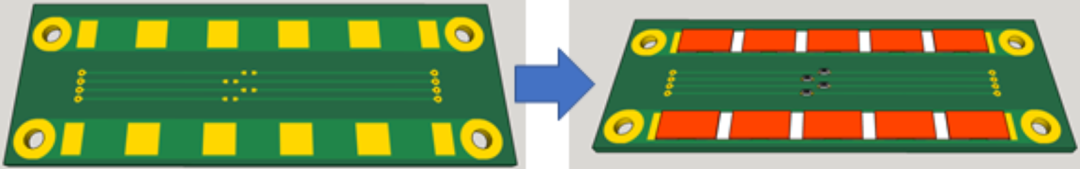

如圖2-8，在電源電路中，通過加厚布線板的銅箔來確保電流容量。在這種情況下，連接電路的跳線需要能夠承受大電流。另外，在混有微細布線的布線板中，由于設計規則的限制，不能加厚銅箔，所以可通過在流經大電流的配線上貼裝跳線電阻，以提高電流容量。
圖2-8：大電流多個并聯跳線
