晶振電路
晶振電路是用于產生穩定頻率的電子電路，晶振電路使用了一塊稱為晶體諧振器（Crystal Resonator）的英晶體。晶體諧振器具有諧振頻率，在電路中通過激勵晶體諧振器，它會以其固有的諧振頻率開始振蕩。這種振蕩頻率非常穩定，主要作用是提供一個精確而穩定的時鐘信號。
晶振電路的工作原理
晶體振蕩器：
晶振電路中的關鍵組件是晶體振蕩器。晶體振蕩器由一個晶體諧振器和一個集成放大器構成。晶體諧振器是一個微小的晶體片，具有諧振頻率特性。當外加一個交流電壓到晶體上時，晶體會振蕩并產生一個特定頻率的電信號。
放大器：
晶體振蕩器輸出的電信號非常微弱，需要經過放大器來增強信號的幅度。放大器可以是一個運放或晶體管等。
反饋網絡：
放大器輸出的信號通過反饋網絡回傳到晶體振蕩器，形成正反饋回路。反饋信號作用在晶體諧振器上，使其保持振蕩的穩定頻率。反饋網絡的作用是控制振蕩器的頻率和幅度，以便產生穩定的時鐘信號。
當供電電源接通時，晶體振蕩器開始振蕩并產生一個穩定的頻率信號。該信號經過放大器放大后，經反饋網絡回傳到晶體諧振器，保持振蕩器的頻率穩定。最終，晶振電路輸出一個穩定、精確的時鐘信號，用于同步其他電路的操作。

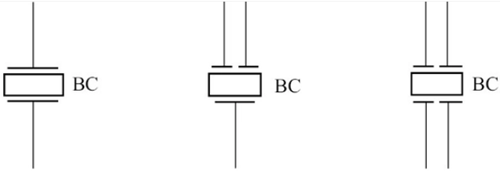

晶振的電路符號
晶振電路的作用
提供時鐘信號
晶振電路作為電路中的主振蕩器，產生具有固定頻率的振蕩信號，這個信號被用作電路中的時鐘信號，為數字電路、處理器、傳感器等提供穩定的時序參考。
確保信號同步
在數字電路中，晶振可以作為時鐘信號源，確保各個數字組件之間的信號同步。通過將晶振產生的時鐘信號分配給各個組件，可以確保它們?cè)谕粫r(shí)間開始工作，避免數據傳輸錯誤或信號不同步的問題。
實現信號轉換
晶振還可以用于信號轉換，例如將模擬信號轉換為數字信號，或者將高頻信號轉換為低頻信號。這些轉換過程需要使用晶振來提供穩定的頻率參考，以確保轉換結果的準確性和可靠性。
為無線通信系統提供載波頻率
在無線通信系統中，晶振可以作為頻率源，為信號提供穩定的載波頻率。這個載波頻率被用來調制信息信號，并將其發送到空中。在接收端，晶振產生的載波頻率被用來解調信號，并將其還原為原始的信息。
確保通信協議的一致性
在通信系統中，晶振還可以確保通信協議的一致性。例如，在藍牙、Wi-Fi、NFC等無線通信技術中，晶振產生的時鐘信號被用來同步通信協議的各個環節，確保各個設備之間的通信穩定和可靠。
濾波
晶振還能減少電源噪聲和浪涌電流對電路的影響。
提供啟動時間
晶振還能使電子設備快速啟動并進入正常工作狀態。

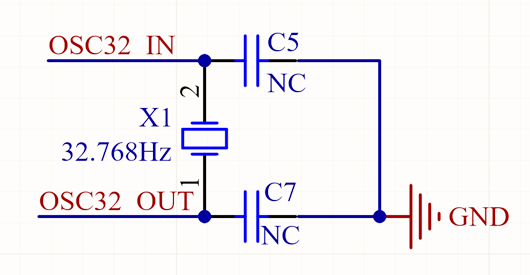

晶振電路圖

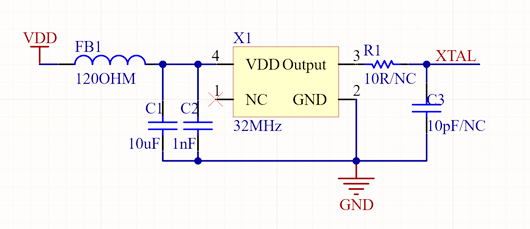

有源晶振
有源晶振的精度則可以達到0.1ppm。精度越高，頻率穩定性也更好。有源晶振在穩定性上要?jiǎng)龠^(guò)無源晶振。有源晶振一般4個腳，一個電源，一個接地，一個信號輸出端，一個NC（空腳）。有源晶振自身就能震動。
注：R1、C3需根據實際進行調整處理，電源必須是穩壓的且電源引線盡量短，并盡量與系統中使用晶振信號的芯片共地。
