經典恒流源做電子負載分析

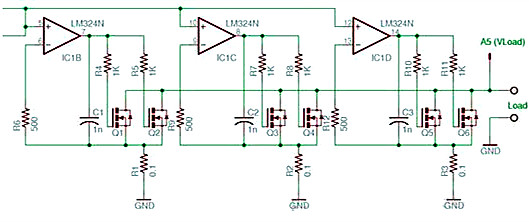

上圖為三并聯運放后接六個MOS管，此MOS管并聯結構當單獨一個MOS管燒壞（大功率MOS燒熱不夠自然會燒壞）以后其它MOS管不受影響。
單獨拿出一個運放來分析：
前級同向端輸入電壓信號給LM324,運放負自身負反饋需要?jiǎng)討B(tài)平衡，此時，同相端、反相端電壓相等(V+=V-)。由此R1上的電壓就是同相端輸入電壓，R1采樣電阻上流過的恒定電流，實現了自動控制恒流功能。
（1）C1為消振電容：電容滯后補償電路消除自激振蕩。（此種分析應從MOS開關頻率，和其產生功率來分析較復雜）
（2）R4對運放起到保護作用：MOS內由于自身物理結構，會有寄生電容存在，容量大概在1000PF左右（集成型的MOS管由內部由上千個MOS管并聯組成？總和容值應該有這么大吧？），當MOS管瞬間開關時MOS管寄生電容會耦合測試電源的強電干擾，從而損壞前級運放，所以加一個電阻。
（3）R6對運放起保護作用：當MOS管由于功率過大，散熱不夠，MOS管燒壞，導致MOS管DS端短路，此時如果沒有電阻保護運放反向端，直接給運放反相端加上測試電源電壓，運放將損壞。
總結：CFA(Current Feedback Amplifier 電流反饋放大器)，沒有傳統的差分放大器那樣的輸入結構，因此就失去了這一結構所固有的參數匹配的特性。CFA無法像VFA（電壓反饋放大器）那樣的精度，卻可以得到更高的的帶寬和擺速。消振電容和反饋電容消除了反饋系統的不穩定因素（過沖和零振），但同時形成了一個RC濾波器，降低了運放的頻率響應。可見魚與熊掌不可兼得，均衡選取，才能的到適合整個系統的方案。
輸入高電壓與高輸入阻抗不能同時兼容：
使用萬用表時，我們都聽說過萬用表的電壓檔是輸入阻抗無窮大，但是由于物理工藝的制作，很難達到高輸入阻抗和輸入高電壓。嘗試將電壓檔切換到最大量程，再使用另一萬用表測試測試的萬用表的電阻，此時將不是輸入阻抗無窮大。
恒流電子負載電路圖
電路原理

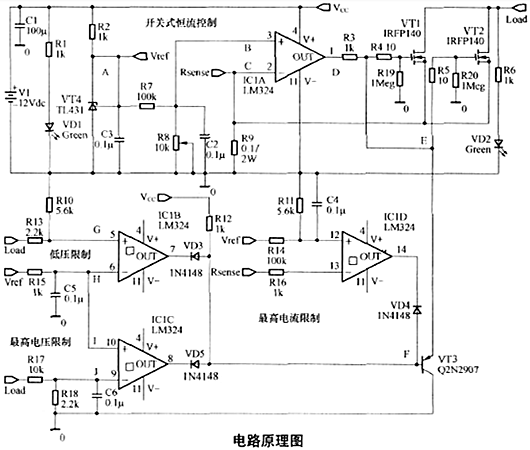

電路如下圖所示。VT4提供整個電路的2.5V基準電壓。IClA、R9、VT1、VT2等組成開關式恒流電路。
恒流電子負載電路圖

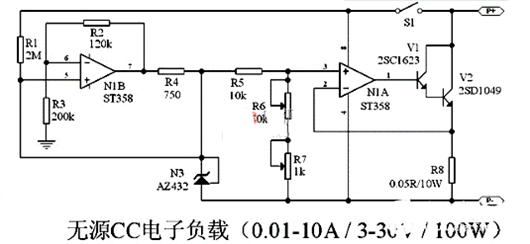

圖中的S1為負載開關，斷開S1即可斷開整個負載。
圖中的N1B為準恒流源電路，使432產生1.25V基準，使輸入電壓變化時，432上的電流基本保持不變。作為CC模式時，R8為電流取樣電阻，進行電流反饋，使負載電流恒定。R6電阻為粗調，R7電阻為細調。
