對于任何電子產品，無論是復雜的手機還是任何其他簡單的低成本電子玩具，印刷電路板(PCB)都是必不可少的組件。在產品開發周期中，設計成本管理是一個巨大的問題，而PCB是BOM中最容易被忽視和成本更高的組件。PCB的成本遠高于電路中使用的任何其他組件，因此減小PCB 尺寸不僅會減小產品的尺寸，而且在大多數情況下還會降低生產成本。但是，如何減小PCB 尺寸是電子產品生產中的一個復雜問題，因為PCB的尺寸取決于一些因素并且有其局限性。在本文中，我們將介紹減小PCB尺寸的設計技術。
1.用于減少軌道空間和組件間距的多層PCB
印刷電路板中的主要空間由布線占據。原型階段，無論何時測試電路，都使用一層或最多雙層 PCB 板。然而，大多數情況下，電路是使用SMD(表面貼裝器件)制成的，這就使設計人員使用雙層電路板。以雙層設計電路板打開了所有組件的表面通路，并為布線提供了電路板空間。如果板層增加超過兩層，例如四層或六層，則板表面空間可以再次增加。但是，有一個缺點。如果電路板設計為使用兩層、四層甚至更多層，則在電路的測試、維修和返工方面會產生巨大的復雜性。
因此，只有在原型階段對電路板進行了良好的測試，才能實現多層(主要是四層)。除了電路板尺寸外，設計時間也比在更大的單層或雙層板上設計相同的電路要短得多。通常，電源走線和接地回路填充層被識別為高電流路徑，因此它們需要較粗的走線。這些高走線可以在頂層或底層布線，低電流路徑或信號層可以用作四層 PCB 的內部層。圖1顯示了四層PCB。

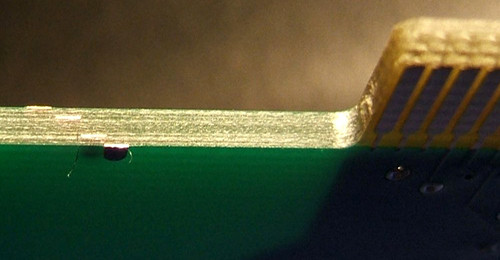

圖1 四層PCB
但是有一些通用的權衡。多層PCB的成本高于單層板。因此，在將單層或雙層板更改為四層PCB之前，必須計算成本。但是增加層數可能會顯著改變電路板的尺寸。
2.通過改變銅厚度來管理散熱問題
PCB為大電流電路設計提供了一個非常有用的案例，即PCB中的熱管理。當大電流流過PCB走線時，它會增加散熱并在路徑上產生電阻。然而，除了用于管理高電流路徑的專用粗走線之外，PCB的一個主要優勢是創建PCB 散熱器。因此，如果電路設計使用大量PCB銅面積進行熱管理或為高電流跡線分配巨大空間，則可以通過增加銅層厚度來縮小電路板尺寸。
根據IPC2221A，設計人員應為所需的電流路徑使用最小走線寬度，但應考慮總走線面積。通常，PCB過去的銅層厚度為1Oz (35um)。但是可以增加銅的厚度。因此，通過使用簡單的數學運算，將厚度加倍到2Oz (70um)可以將走線尺寸減少一半，而電流容量則相同。除此之外，2Oz銅厚度也有利于基于PCB的散熱器。還有更重的銅容量，范圍從4Oz 到10Oz。
因此，增加銅厚度有效地減小了 PCB 尺寸。下圖2是用于計算PCB走線寬度的在線計算器。

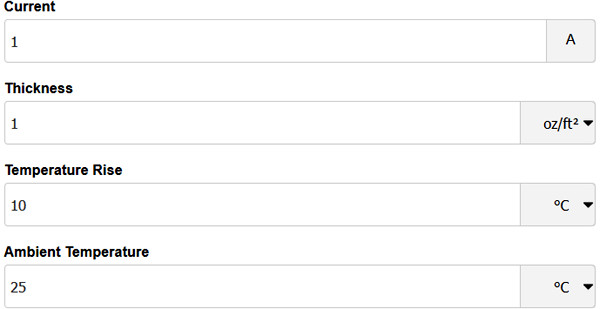

圖2 計算PCB走線寬度的在線計算器
將流過跡線的電流值為1A。銅的厚度設置為1 盎司(35 微米)。在25 攝氏度的環境溫度下，跡線上的溫度會升高10度。根據IPC2221A 標準的走線寬度輸出是：

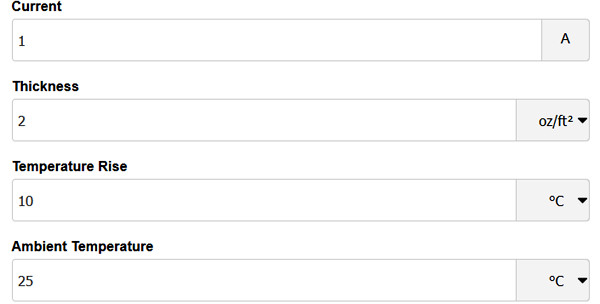

現在，在相同的規格中，如果增加銅厚，可以減少走線寬度。
所需的厚度僅為：
3.元件封裝選擇
元件選擇是電路設計中的一件大事。電子產品中有相同但不同的封裝組件。例如，額定功率為0.125瓦的簡單電阻器可以采用不同的封裝，如0402、0603、0805、1210 等。大多數情況下，原型 PCB使用更大的組件，這些組件使用0805或1210電阻器以及具有比一般更高間隙的非極化電容器，因為更易于處理、焊接、更換或測試。但這種設計最終會占用大量的棋盤空間。在生產階段，可以將組件更改為具有相同額定值的較小封裝，并且可以壓縮電路板空間。我們可以減小這些組件的封裝尺寸。

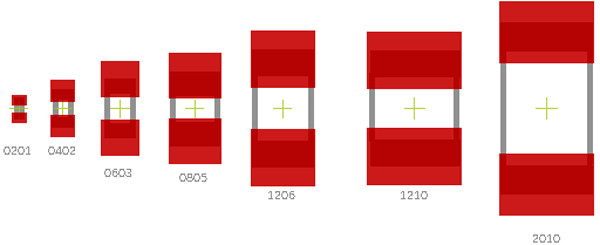

圖3 組件的封裝尺寸
但是使用小于0402的封裝是不切實際的，因為可用于生產的標準拾放機在處理小于0402的SMD封裝時可能存在限制。較小組件的另一個缺點是額定功率。比0603更小的封裝可以處理比0805或1210低得多的電流。因此，需要仔細考慮選擇合適的組件。在這種情況下，當較小的封裝不能用于減小PCB 尺寸時，可以編輯封裝占位面積并盡可能縮小元件焊盤。設計師可以通過改變足跡來將東西擠得更緊。
由于設計公差，可用的默認封裝是可以容納任何版本封裝的通用封裝。例如，0805封裝的占位面積是這樣制作的，它可以覆蓋盡可能多的0805 變化。這些變化是由于制造能力的差異而發生的。不同的公司使用不同的生產機器，過去對同一個0805封裝有不同的公差。因此，默認封裝尺寸略大于所需。可以使用特定組件的數據表手動編輯封裝，并可以根據需要縮小焊盤尺寸。
使用基于SMD的電解電容器也可以縮小電路板尺寸，因為它們的直徑似乎比具有相同額定值的通孔元件更小。

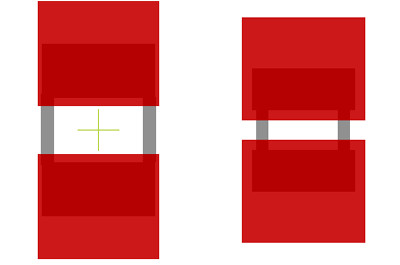

圖4 0805封裝
4.緊湊型連接器
另一個需要空間的組件是連接器。連接器使用更大的電路板空間，占用空間也使用更大直徑的焊盤。如果電流和電壓額定值允許，更改連接器類型會非常有用。連接器制造公司，例如Molex或Wurth Electronics或任何其他大公司，總是提供基于多種尺寸的同類型連接器。因此，選擇合適的尺寸可以節省成本和電路板空間。
5.電阻網絡
主要在基于微控制器的設計中，串聯傳輸電阻始終是保護微控制器免受流經IO引腳的高電流所必需的。因此，需要8個以上的電阻，有時需要16個以上的電阻作為串聯通過電阻。如此大量的電阻器在PCB中增加了更多空間。這個問題可以通過使用電阻網絡來解決。一個簡單的基于1210 封裝的電阻器網絡可以為4或6個電阻器節省空間。圖5是1206封裝中的5個電阻器。
圖5 1206封裝中的5個電阻器
6.堆疊包裝而不是標準包裝
有很多設計需要多個晶體管甚至兩個以上的MOSFET 用于不同目的。與使用堆疊封裝相比，添加單個晶體管或Mosfets 最終可能會占用更多空間。有多種選項可在單個封裝中使用多個組件。例如，還提供雙 Mosfet 或四 MOSFET 封裝，它們僅占用一個 Mosfet 的空間，可以節省大量電路板空間。
這些技巧幾乎可以應用于每個組件。這會導致更小的電路板空間，而且好處是，有時這些組件的成本低于使用單個組件的成本。
以上就是如何設計小型的印刷電路板(PCB)介紹了。然而，成本、復雜性與印刷電路板(PCB)尺寸之間總是存在一些與決策相關的關鍵權衡，因此需要選擇取決于目標應用或特定目標電路設計的確切路徑。
