中間繼電器實際上也是電壓繼電器，與普通電壓繼電器的不同之處在于，中間繼電器有很多觸點，并且觸點允許流過的電流較大，可以斷開和接通較大電流的電路。用于繼電保護與自動控制系統中，以增加觸點的數量及容量，還被用于在控制電路中傳遞中間信號。但是對于不同的控制線路，中間繼電器的作用有所不同，那么中間繼電器作用具體有哪些?下面一起來看看：

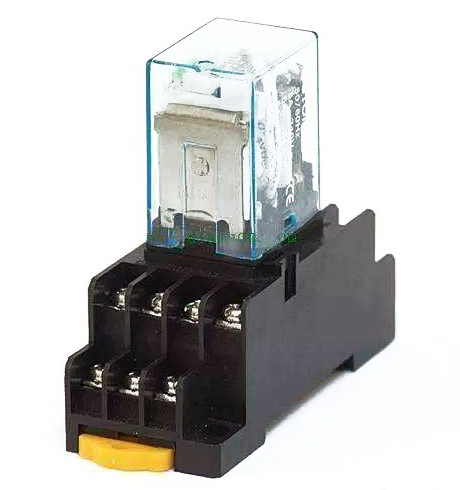

中間繼電器
1.用作開關
在一些控制線路中，一些電器元件的通斷常常使用中間繼電器，用其接點的開閉來控制。如彩電或顯示器中常見的自動消磁電路，三極管控制中間繼電器的通斷，從而達到控制消磁線圈通斷的作用。
2.代替小型接觸器
中間繼電器的觸點具有一定的帶負荷能力，當負載容量比較小時，可以用來替代小型接觸器使用，比如電動卷閘門和一些小家電的控制。這樣的優點是不僅可以起到控制的目的，而且可以節省空間，使電器的控制部分做得比較精致。
3.增加接點數量
這是中間繼電器最常見的用法。在電路控制系統中一個接觸器的接點A需要控制多個接觸器或其他元件時，因?yàn)檫@樣不利于維修(有時一個接點容量也不夠)，而是在線路中增加一個中間繼電器，不僅不會改變控制形式，而且便于維修。
4.增加接點容量
雖然中間繼電器的接點容量不是很大，但也具有一定的帶負載能力，同時其驅動所需要的電流又很小，因此可以用中間繼電器來擴大接點容量。比如一般不能直接用感應開關、三極管的輸出去控制負載比較大的電器元件。而是在控制線路中使用中間繼電器，通過中間繼電器來控制其他負載，達到擴大控制容量的目的。
5.轉換接點類型
在工業控制線路中，常常會出現這樣的情況，控制要求需要使用接觸器的常閉接點才能達到控制目的，但是接觸器本身所帶的常閉接點已經用完，無法完成控制任務。這時可以將一個中間繼電器與原來的接觸器線圈并聯，用中間繼電器的常閉接點去控制相應的元件，轉換一下接點類型，達到所需要的控制目的。
6.轉換電壓
在工業控制線路控制線路中電壓是DC24V。接觸器KM2需控制電磁閥KT的通斷，而電磁閥的線圈電壓是AC220V。如果將電磁閥的線圈直接與接觸器的接點相接，在原理上不是不可以，但考慮到維修習慣和使用安全問題。應該在另一個地方安裝一個中間繼電器，通過中間繼電器來控制電磁閥。這樣做可以將直流與交流、高壓與低壓分開.便于以后的維修并有利于安全使用。
7.消除電路中的干擾
在工業控制或計算機控制線路中，雖然有各種各樣的干擾抑制措施，但干擾現象還是或多或少地存在著。PLC的輸入點10.1由于存在線路耦合現象，線路中存在有很小的感應電流，而PLC輸入所需電流也很小，當感應電流大于PLC輸入所需電流時，就會使PLC的控制出現誤動作。也就是說此時雖然沒有操作按鈕SB。但PLC也會輸出相應的動作。這時可以在控制線路中串聯一個小型中間繼電器，相應的控制線路更改一下。一般的感應電流不會引起中間繼電器的動作，只有當原來10.1線路中按鈕操作時才會使得中間繼電器動作，給PLC一個正常的輸入信號，這樣就達到了消除干擾的目的。
以上就是中間繼電器的作用介紹了。在選用中間繼電器時，主要考慮觸點的額定電壓和電流應等于或大于所接電路的電壓和電流，觸點類型及數量應滿足電路的要求，繞組電壓應與所接電路電壓相同。
