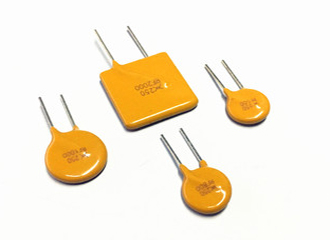

自恢復保險絲是一種過流電子保護元件，采用高分子有機聚合物在高壓、高溫，硫化反應的條件下，摻加導電粒子材料后，經過特殊的工藝加工而成。傳統保險絲過流保護，僅能保護一次，燒斷了需更換，而自恢復保險絲具有過流過熱保護，自動恢復雙重功能。
自恢復保險絲
1.工作原理
自恢復保險絲是由經過特殊處理的聚合樹脂(Polymer)及分布，在里面的導電粒子(Carbon Black)組成。在正常操作下，聚合樹脂緊密地將導電粒子，束縛在結晶狀的結構外，構成鏈狀導電電通路，此時的自恢復保險絲為低阻狀態(a)，線路上流經自恢復保險絲的電流所產生的熱能小，不會改變晶體結構。
當線路發生短路或過載時，流經自恢復保險絲的大電流，產生的熱量使聚合樹脂融化，體積迅速增長，形成高阻狀態(b)，工作電流迅速減小，從而對電路進行限制和保護。
當故障排除后，自恢復保險絲重新冷卻結晶，體積收縮，導電粒子重新形成導電通路，自恢復保險絲恢復為低阻狀態，從而完成對電路的保護，無須人工更換。
2.動作原理
自恢復保險絲的動作原理是一種能量的動態平衡，流過自恢復保險絲的電流，由于電流熱效應的關系，產生一定程度的熱量(自恢復保險絲都存在阻值)，產生的熱全部或部分散發到環境中，而沒有散發出去的熱便會提高自恢復保險絲元件的溫度。
正常工作時的溫度較低，產生的熱和散發的熱達到平衡。
自恢復保險絲元件處于低阻狀態，自恢復保險絲不動作，當流過自恢復保險絲元件的電流，增加或環境溫度升高，但如果達到產生的熱和散發的熱的平衡時，自恢復保險絲仍不動作。
當電流或環境溫度再提高時，自恢復保險絲會達到較高的溫度。
若此時電流或環境溫度，繼續再增加，產生的熱量，會大于散發出去的熱量，使得自恢復保險絲元件溫度驟增，在此階段，很小的溫度變化會造成阻值的大幅提高，這時自恢復保險絲元件處于高阻保護狀態，阻抗的增加限制了電流，電流在很短時間內急劇下降，從而保護電路設備免受損壞，只要施加的電壓所產生的熱量足夠自恢復保險絲元件散發出的熱量，處于變化狀態下的自恢復保險絲元件便可以一直處于動作狀態(高阻)。
當施加的電壓消失時，自恢復保險絲便可以自動恢復了。
以上就是自恢復保險絲的工作原理以及動作原理介紹了。目前自恢復保險絲廣泛應用于通信、安防、工業、汽車、消費類等電子產品的電源線、通信線及 I/O 口等過流保護。
