隨著時代的發展，保險絲保護電力設備不受過電流過熱的傷害，避免電子設備因內部故障所引起的嚴重傷害。通常串聯在電路中，當電流超過規定值時自身會熔斷切斷電路從而達到保護整個電路，因此被廣泛應用于通訊、計算機、視聽設備、小家電、數碼電子個人產品等領域中。那么在電路設計中該如何選擇合適的保險絲?下面一起看看：
1.安規認證
根據整機所需的安規認證決定保險絲的安規認證，如UL規格或IEC規格。
2.結構尺寸
根據電路設計中的空間決定尺寸的大小，如長度，直徑，是否帶引線等。 但最好選用較通用的尺寸，20*5mm是最常用的尺寸(長 20mm直徑5mm)。
3.額定電流
注意不同認證標準的電流降額，按照UL標準認證的降額是0.75，即實際穩態工作電流不應超過In的75%。按照IEC 標準認證的是1.0，即實際穩態工作電流可以等于In。對于按照UL標準認證保險絲：在25℃條件下運行，工作電流不應超過保險絲的額定電流的75%，以避免有害熔斷。例如，一個額定電流為10A的保險絲，通常不推薦在25℃環境溫度下在大于7.5A的電流下運行。對于按照IEC標準認證保險絲：保險絲可以在額定電流下運行，實現保護。例如：額定10A保險絲，可以用于10A實際工作電流。

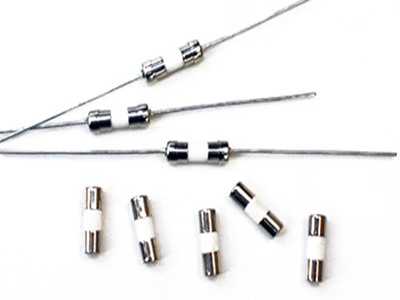

保險絲
4.額定電壓
保險絲的額定值應等于或大于有效的電路電壓。注意事項：交流和直流電壓的差別和選擇
5.工作環境溫度
保險絲的電流承載能力試驗是在25℃環境溫度下進行的，這種試驗受環境溫度變化的影響。環境溫度越高，保險絲的工作溫度就越高，其壽命也就越短。相反，在較低的溫度下運行將延長保險絲的壽命。因此選擇保險絲額定電流的時候，要根據保險絲實際工作環境溫度調整。
6.電壓降和冷電阻
一般情況下，保險絲的電阻和額定電流成反比。選用保險絲的電阻越小越好，這樣保險絲的損耗功率也比較小。保險絲的電壓降是在直流額定電流下測試的，由于額定電流小的保險絲有比較大的電阻，因此對低壓電力的影響也比較大，在選用小規格保險絲的過程中要注意電阻的影響。
7.時間-電流特性曲線
是選擇保險絲最重要的依據之一。決定了保險絲能否有效的保護電路，在故障電流發生的時候，正確的熔斷。每種型號保險絲的熔斷特性都有各自的時間電流曲線。曲線的橫坐標是電流，縱坐標是熔斷的時間。一般在選擇的過程中，這條曲線作為參考，同時選用曲線中的關鍵點作為依據。關鍵點的選擇是按照保險絲認證類別不同而不同的，UL認證保險絲一般選擇110%In，135%In，200%In 等關鍵點，IEC保險絲一般選擇135%In，210%In，275%In 等關鍵點，在選擇保險絲時需要確定被保護故障電流能夠安全存在電路中的時間。
8.分?jǐn)嗄芰Φ燃?jí)
不同認證標準保險絲的分?jǐn)嗄芰Σ煌１ｋU(xiǎn)絲的額定分?jǐn)嗄芰Ρ仨殱M足或超過電路中的最大故障電流。當被保護系統是直接聯接到電源輸入電路和保險絲被置于電源輸入部分時，一定要使用高分?jǐn)嗄芰ΡｋU(xiǎn)絲。在大部分二次電路中，特別是電壓低于電源電壓時，選用低分?jǐn)嗄芰Φ谋ｋU(xiǎn)絲就可以了。
9.公稱熔化熱能I2t
對于保險絲必須承受高能電流的情況，即電流脈沖大而持續時間短，例如沖擊電流、起動電流、涌入電流和其他類似的“脈沖”類型中的電路瞬變值，保險絲應能夠承受此類高能電流的能量，不應發生異常斷路。保險絲的公稱熔化熱能I2t的額定值是通過實驗室測定的，每種規格的保險絲只有一個額定的公稱熔化熱能I2t。
在具體應用中，例如1000次脈沖要求保險絲的額定公稱熔化熱能I2t 降額38%使用，即額定I2t*38%應大于實際使用中可能出現的瞬間能量(脈沖)。對于循環脈沖次數超過1000 次的，進一步降額計算。同時，由于同一編碼下，不同供應商的I2t不同，因此要考慮額定I2t比較小的保險絲，也能夠承受相應的脈沖能量。
10.測試
經過以上程序選定的樣品需要在實際的電路中進行測試，從而驗證所選擇的保險絲是否合適。此驗證應包括正常條件和故障條件下的測試以確保所選擇的保險絲在被保護的電路中所起到保護作用。
以上就是保險絲的選擇介紹了。在設計制造保險絲時必須認真地研究所選材料的物理特性，并確保它們有一致幾何尺寸。因?yàn)檫@些因素對保險絲能否正常工作起了至關重要的作用。同樣，在使用它的時候，一定要正確地安裝它。
