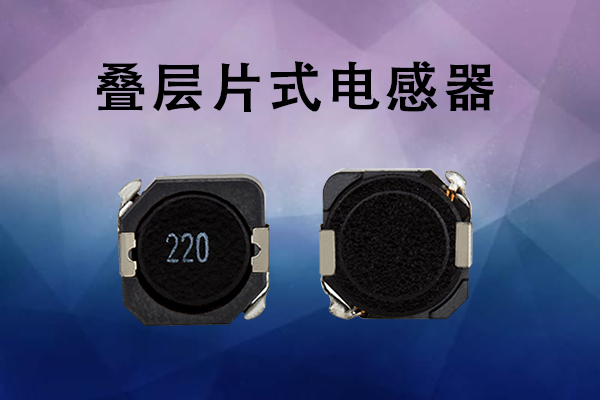

疊層片式電感器的原材料結構是怎樣的？結構組成是什么呢！
疊層片式電感器的原材料結構組成特點：疊層片式電感的體積小;有利于電路的小型化;且磁路封閉,不會干擾周圍的其他元器件;同時疊層片式電感器自身也不會受到臨近的元器件所干擾;有利于元器件的高密度安裝;一體化結構;大大縮小了空間體積。并且疊層電感器的可靠性較高;高溫耐熱性能強;可焊性良好;形狀體積規則;可有利于自動化生產安裝機器設備; 疊層電感器具有良好的燒結密度高、磁屏蔽性、機械端面強度好;不足的是合格率低、電感量小、Q值較低、成本高。
疊層片式電感器制造工藝？
1、層片式電感器的可靠性設計： 疊層片式電感(MLCI)隨著SMT和SMD技術的發展而得到廣泛應用，MLCI導體線圈被陶瓷介質包圍，整體呈獨石結構。MLCI主要由三部分組成: (1 )連續導體線圈; (2)基體陶瓷; ( 3 )端電極。在設計過程中，MLCI可靠性主要受焊接性不良，導體線圈接觸不良等問題影響。導體線圈材貢為銀，而基體陶瓷的材質為鐵氧體,兩者不匹配會導致電極線圈斷裂,進而導致開路失效。導體電感線圈的線條夾角、線條寬度不合理，會引發局部電阻開高。這些現狀在MLCI設計過程中要加以注意，確保電感器設計的可靠性"。
2、鐵氧體材料制備工藝 鐵氧體粉料是制作MLCI的關鍵材料,一-般采取低溫?zé)Y(jié)制備T.藝。鐵氧體粉料要符合下列幾點要求：
a.能夠在電極跟熔點960C以下進行燒結，并獲得致密微觀結構，具備良好的電磁性能; b.在900C條件下銀漿進行共燒，且不出現化學反應和粒子擴散現象;b.粉磨粒度、形貌和表面特征符合印刷T藝和流延要求。
3、疊層片式電感器的關鍵制造T藝1、球磨T藝 球磨工藝質量取決于鐵氧體粉料與添加劑的配比是否合理,以及各組分混合是否均勻。配置三種球磨工藝方案，對其效果進行比較。
疊層片式電感器的原材料優勢特征？
疊層片式電感有良好的燒結密度高、磁屏蔽性、機械強度好。不足之處是合格率低、成本高、電感量較小、Q值低。它與繞線片式電感器相比有諸多優點：尺寸小，有利于電路的小型化，磁路封閉，不會阻礙周圍的元器件，也不會受臨近元器件的干擾，有利于元器件的高密度安裝；一體化結構，可靠性高；耐熱性、可焊性好；形狀規整，適合于自動化表面安裝生產。
