電阻器
電阻器簡稱電阻，是電子電路中應用最多的電子元件。電阻器在電路中的作用為：降低電壓，分配電壓，限制電流。按其制造材料和結構的不同，可有不同的分類方式。不同類型的電阻器，其特點、用途不同。
電阻器的常見種類

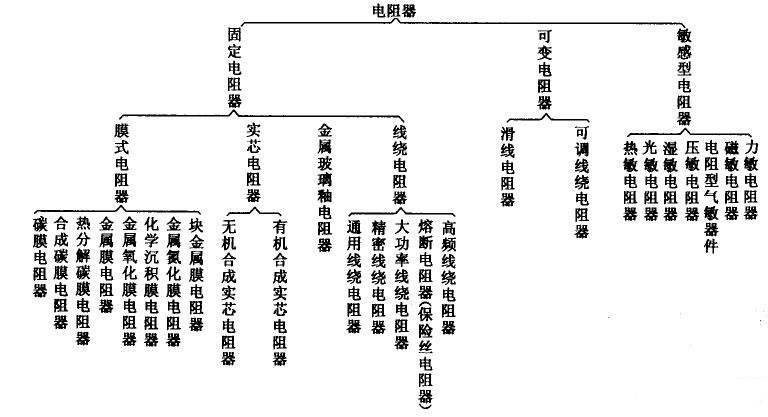

電阻器按照其結構和性能的不同，可分為固定電阻器、可變電阻器和敏感型電阻器三大類，具體分類如下：
一、固定電阻器
固定電阻器的電阻值是固定不變的，一經制成不再改變。它的種類繁多.可按其電阻體材料、結構形狀或用途的不同進行分類。

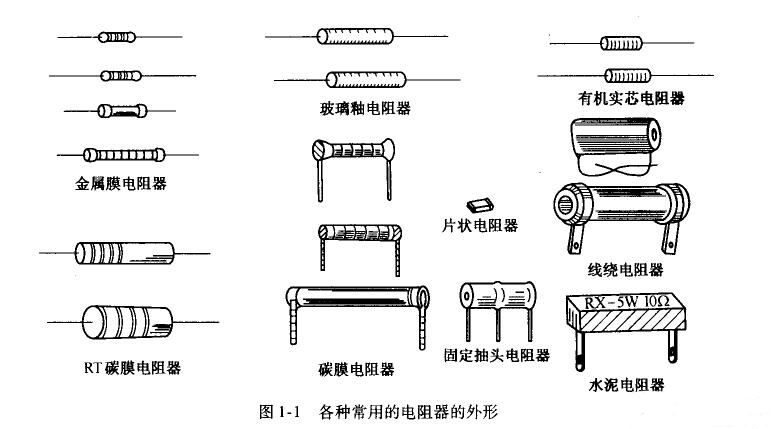

電阻器的種類雖多，但常用的主要有RT型碳膜電阻器、RJ型金屬膜電阻器和RX型線繞電阻器等。圖1—1是各種常用的電阻器的外形圖。
1、碳膜電阻器
這種電阻器的電阻體是在高溫下將有機化合物熱分解產生的碳沉積在瓷棒或瓷管表面而制成的，其型號標志為RT。改變碳膜的厚度和用刻槽的方法來改變碳膜的長度，可得到不同的阻值。
碳膜電阻器的阻值范圍寬，有良好的阻值穩定性，高頻特性好，電阻溫度系數不大且是負值，價格低廉。
除了普通碳膜電阻器外，還有高頻電阻器和精密型電阻器等。
碳膜電阻器目前在我國生產量最大、應用范圍也最廣，如在收音機、錄放機、電視機及其他一些電子設備和儀器中都廣泛應用到碳膜電阻器。
2.金屬膜電阻器
金屬膜電阻器的電阻體是用陰極濺射或真空蒸發等工藝，讓合金粉沉積在陶瓷基體的表面上，并讓其形成一層薄薄的金屬膜或合金膜。通過改變金屬膜厚度或刻槽可以精確地控制其電阻值。金屬膜電阻器的型號標志為BJRJ。金屬膜電阻器的主要特點是耐熱性能好，其額定工作溫度為70飛℃，最高可達155℃。它與碳膜電阻器相比較，具有體積小、穩定性好、噪聲低、溫度系數小等優點，但成本稍高。
通過合金粉成分的調節和成膜工藝的更換等方法，除普通金屬膜電阻器外，還可制成精密型、高阻型、高頻型、高壓型和高溫型等多種類型的金屬膜電阻器。
金屬膜電阻器在要求較高的通信機、雷達機、醫療和電子儀器中得到廣泛應用，在收音機、錄音機、電視機等民用電子產品中也得到較多的使用。
3、線繞電阻器
這種電阻器是用高電阻率的鎳鉻合金或錳銅等合金金屬線在絕緣骨架上繞制而成的。它具有耐高溫(可達300℃)、濕度系數低、阻值精度高、穩定性好、強度高、耐腐蝕性能好等優點，其型號標志為Rx。線繞電阻器的額定功率較大(4~300W)，常用在電源電路中作為限流電阻等。也可制成功率較大的精密型電阻器，用作分流電阻(如電動儀表、萬用表等中常采用這種電阻器)。但由于為線繞式，其分布電容和分布電感大.高頻性能差，不宜用于高頻電路。
除上述3種電阻器外，還有合成膜電阻器(RH型)、有機實芯電阻器(Rs型)、無機實芯電阻器(RN型)、金屬氧化膜電阻器(RY型)、化學沉積膜電阻器(RG型)、玻璃釉膜電阻器(RI型)等，它們各具特點，都有一定的應用。
二、可變電阻器

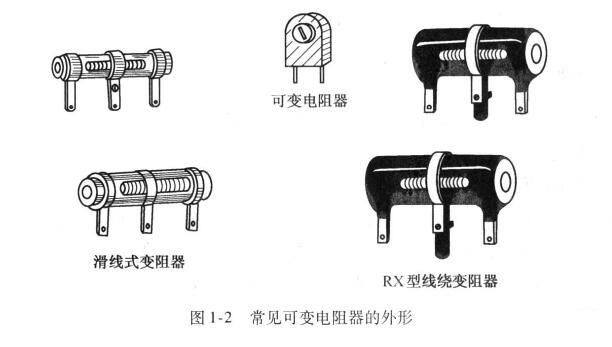

可變電阻器又稱半可調電阻器，它的阻值可在一定范圍內進行手動調整，主要用在阻值不需經常變動的電路里，用來進行工作點的精確調整(如晶體管的偏流或偏壓)或電壓定位?？勺冸娮杵鞯耐庑稳鐖D1—2所示。
常見的可變電阻器有兩種：一種是滑線式電阻器，多為線繞電阻，主要用在電流較大的電路中，如電源整流濾波電路和電源電壓調整電路等;另一種可變電阻器為碳膜或合成膜電阻器，其額定功率較小，主要用在小電流偏置電路或精確定值電路中。
三、特種電阻器
所謂特種電阻器，是指這種電阻器不同于普通固定電阻器的阻流或降壓的功能，而是具有某種特定的功能。例如熔斷電阻器，當過流時會起保險絲的熔斷功能。此外，還有功率型電阻器、水泥電阻器等。
四、敏感型電阻器
這類電阻器的電阻值隨所處環境的某種物理量(如溫度、濕度、光強、電壓、氣體濃度等)的變化而變化，也稱電阻型敏感元件。這類電阻器在自動檢測和控制電路中應用廣泛。
