開漏Open-drain與推挽push-pull介紹
開漏（Open-Drain）與推挽（Push-Pull）輸出是兩種關鍵的輸出方式，它們各自具有獨特的原理、應用場景以及優缺點，以下將對這兩種輸出技術進行詳細且專業的闡述。

一、開漏輸出

（一）工作原理

開漏電路以內置的N溝道MOSFET的漏極作為輸出端，該MOSFET連接在內部輸出與地之間。當柵極輸入低電平（0）時，NMOS的漏極與源極導通，此時輸出端呈現低電平（0）；而當柵極輸入高電平（1）時，NMOS處于不導通狀態，輸出端呈現高阻態，表現為高電平（1），但這一高電平狀態需要外部上拉電路來維持，且其上升沿相對較為緩慢。

開漏輸出的輸出電壓由外接的Vcc決定，Vcc既可高于輸入高電平電壓（實現向上電平轉換），也可低于輸入高電平電壓（實現向下電平轉換）。與推挽輸出相比，開漏輸出結構更為簡單，僅包含底部的N溝道MOSFET，缺少頂部的P溝道MOSFET，因此無法自主輸出高電平，必須借助外部上拉電阻來實現高電平輸出。

開漏輸出僅具備漏電流（sinkcurrent）能力，若需實現集電流（sourcecurrent），則必須外接上拉電阻。這一特性使得開漏輸出在特定應用場景中具有獨特優勢，但同時也對其使用提出了一定要求。

（二）優點

在不同電壓節點間的電平轉換方面表現出色，能夠靈活地實現向上電平轉換（Up-translate）和向下電平轉換（Down-translate），為多種電壓標準的電路系統之間的信號傳輸提供了有效的解決方案。

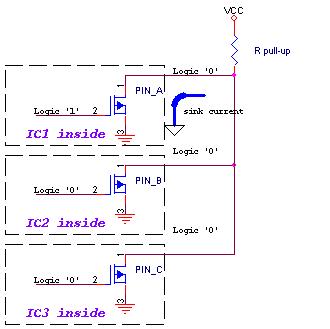

支持“線與”（Wired-AND）邏輯功能，允許多個開漏輸出的Pin腳連接到同一條信號線上。只要其中一個輸出為低電平，整個線上的邏輯狀態即為低電平，這一特性在I2C、SMBus等總線系統中被廣泛應用，用于判斷總線的占用狀態以及實現多設備間的通信協調。

可有效利用外部電路的驅動能力，從而減輕IC內部的驅動負擔。當IC內部的MOSFET導通時，驅動電流從外部的VCC經過上拉電阻、MOSFET流向GND，IC內部?jī)H需提供較小的柵極驅動電流，這有助于降低IC的功耗并提高其驅動能力。

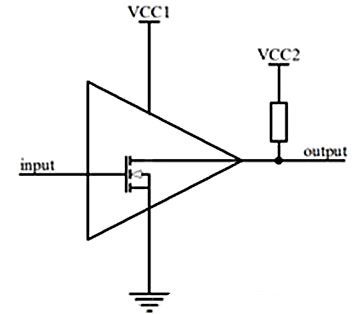

通過改變外接上拉電源的電壓，可靈活調整傳輸電平。例如，IC的邏輯電平由其自身的電源Vcc1決定，而輸出高電平則可由另一電源Vcc2決定，從而實現低電平邏輯控制輸出高電平邏輯的功能，為電路設計提供了更大的靈活性。

（三）缺點

若開漏Pin未連接外部上拉電阻，則只能輸出低電平，無法實現高電平輸出，這限制了其在某些需要獨立高電平輸出場景中的應用，必須外加上拉電阻才能完整地實現高低電平輸出功能。

連接上拉電阻的線路在電壓提升過程中，其最快上升速度受到電阻R與寄生電容（包括Pin腳電容和板級電容）的限制，遵循R×C時間常數規律。這意味著信號的上升時間與上拉電阻的阻值密切相關，阻值越大，上升時間越長，信號傳輸速度越慢。

當輸出電平為低時，N溝道MOSFET導通，導致Vcc與GND之間形成一個持續的電流回路，電流流經上拉電阻和MOSFET，從而影響整個系統的功耗。為了減小這一電流，可采用較大阻值的上拉電阻，但這又會使輸出信號的上升時間變慢。因此，在選擇上拉電阻阻值時需要在功耗與信號傳輸速度之間進行權衡，較大的阻值可降低功耗但會降低信號速度，反之則會增加功耗但提高信號速度。同時，上拉電阻的阻值也不能過小，因?yàn)樵谳敵龅碗娖綍r(shí)，過小的阻值會使MOSFET需要承受更大的漏極電流，進而導致更高的功耗。

二、推挽輸出

（一）工作原理

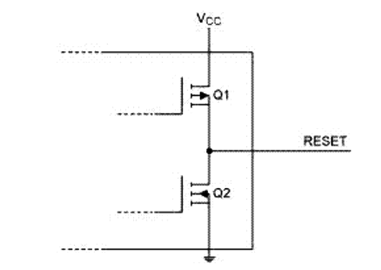

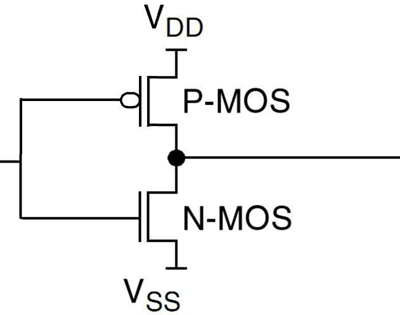

推挽輸出電路在輸出腳內部集成了互補的MOSFET對，即高側的P溝道MOSFET（PMOS）和低側的N溝道MOSFET（NMOS）。當柵極輸入低電平（0）時，高側PMOS處于高阻態，低側NMOS導通，此時輸出端呈現低電平（0）；而當柵極輸入高電平（1）時，高側PMOS導通，低側NMOS處于高阻態，輸出端呈現高電平（1）。這種通過交替導通高側和低側MOSFET來輸出高低電平的方式，使得推挽輸出既能漏電流（sinkcurrent）又能集電流（sourcecurrent），并且其輸出的高低電平由IC的電源電壓決定。

推挽輸出通常具有兩種穩定狀態（高電平和低電平）以及一個可選的高阻抗（highimpedance）狀態，但一般情況下，在不需要高阻抗?fàn)顟B(tài)時，無需額外的上拉電阻，這與開漏輸出有所不同。

（二）優點

具備雙向電流傳輸能力，既能吸電流（將電流從負載引導至地），又能貫電流（將電流從電源引導至負載），這使其在驅動各種負載時具有更廣泛的應用范圍和更強的驅動能力。

信號傳輸速度快是推挽輸出的顯著優勢。由于其內部采用兩個互補的晶體管分別負責高電平和低電平的輸出，并且在輸出過程中能夠快速地切換晶體管的導通與截止?fàn)顟B(tài)，因此能夠以較快的速度驅動線路，實現信號的快速傳輸與切換。

與開漏輸出相比，推挽輸出的高低電平由IC自身的電源決定，這使得其在電路設計中具有更高的集成度和更直接的控制方式，但在進行邏輯操作等場景下相對開漏輸出的靈活性可能有所降低。

（三）缺點

在一條總線上，通常只能存在一個推挽輸出的器件，否則容易導致總線沖突和電路故障。這是因?yàn)橥仆燧敵銎骷谳敵龈叩碗娖綍r(shí)會主動驅動信號線，若多個推挽輸出器件同時連接在同一總線上且輸出不同的電平，將產生較大的電流沖擊，損壞器件或?qū)е滦盘?hào)傳輸錯誤。

推挽輸出往往需要消耗較多的電流，相對而言功耗較大。這是由于在輸出過程中，無論是高側還是低側MOSFET導通時都會有一定程度的電流流經，尤其是在驅動較大負載或以較高頻率切換輸出狀態時，功耗問題會更加顯著，這對電池供電或?qū)拿舾械南到y(tǒng)來說是一個需要重點關注的因素。
