結型場效應管偏置方式詳解
一、概述
結型場效應管（JFET）作為一種具有高輸入阻抗的半導體器件，在電子電路設計中有著廣泛應用。為了確保JFET能夠穩定、高效地運行，選擇合適的偏置方式至關重要。本文將深入探討JFET的常見偏置方式，包括自偏置、分壓偏置和電流源偏置，并對每種方式的原理、特點及應用場景進行詳細解析。
二、JFET偏置方式
（一）自偏置方式

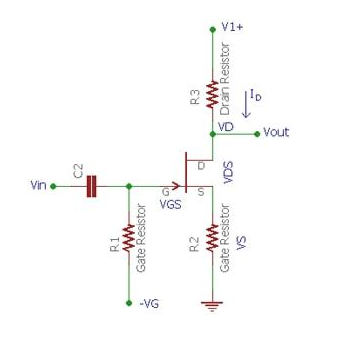

自偏置方式以其簡單易行的特點，在基礎電路設計中較為常見。該方式通過在源極引腳接入一個電阻器（記作R?），利用源極電阻器上的電壓降產生柵-源電壓（V<sub>），從而實現對JFET的偏置。
在自偏置電路中，柵極電流理論上為零。這是因?yàn)镴FET的輸入阻抗極高，幾乎不從輸入信號源汲取電流。根據歐姆定律，源電壓可表示為：源電壓=漏極電流×源電阻。柵-源電壓V<sub>則由柵極電壓與源極電壓的差值確定。由于柵極電流為零，柵極電壓也為零，因此V<sub>=0-漏極電流×源電阻。由此可見，自偏置方式無需外部偏置源，偏置電壓由電路自身結構產生。
然而，自偏置方式的穩定性相對較差。當溫度變化或器件參數發生波動時，漏極電流和源電壓會隨之改變，進而導致V<sub>不穩定。因此，自偏置方式適用于對穩定性要求不高、追求簡單電路結構的場景。
（二）分壓偏置方式

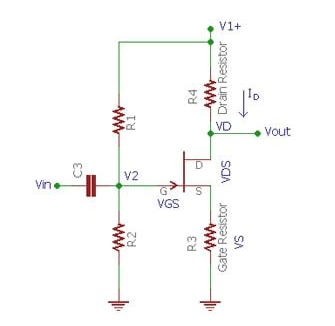

分壓偏置方式通過引入額外的電阻器，對自偏置技術進行改進，提升了偏置穩定性。電路中采用R?和R?組成的分壓器，為JFET提供所需的直流偏置。為了確保柵-源電壓V<sub>保持負值（以N溝道JFET為例），源電阻上的電壓降需要大于電阻分壓器提供的柵極電壓。
分壓偏置方式的穩定性較好，能夠有效減小溫度變化和器件參數波動對偏置的影響。但相對于自偏置方式，其電路復雜度有所提高，需要更多元件和更精心的參數設計。適用于對偏置穩定性有一定要求，且電路空間、成本允許的場景。
（三）電流源偏置方式
電流源偏置方式能夠提供穩定的偏置電流，特別適用于高精度應用場合。通過采用恒流源電路（例如利用電流鏡像技術或?qū)Ｓ煤懔髌骷?，為JFET的柵極或源極提供穩定的偏置電流，確保V<sub>穩定且可精確控制。
該方式在穩定性、精度方面表現優異，但電路復雜度和成本較高，需要額外的電源管理電路和精密元件。在高精度儀器儀表、模擬信號處理等對偏置精度要求極高的領域有著廣泛應用。
三、固定直流偏置技術

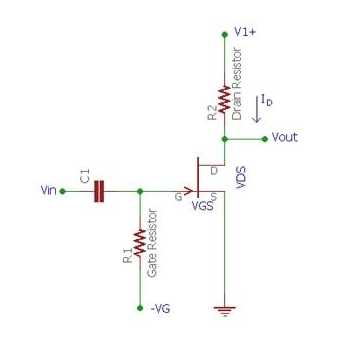

在N溝道JFET的固定直流偏置技術中，柵極連接方式確保V<sub>始終保持負值。由于JFET輸入阻抗極高，在輸入信號源處幾乎無負載效應，流經電阻器R?的電流近似為零。當交流信號通過輸入電容器C?施加于柵極時，信號成功耦合至柵極。依據歐姆定律，R?上的電壓降可表示為V降=柵極電流×R?。由于柵極電流極小，可視為零，故R?上的電壓降幾乎為零。通過調整固定電壓源，可以精準控制JFET的漏極電流，進而調節V<sub>。
四、總結
結型場效應管的偏置方式多樣，每種方式各有特點和適用場景。自偏置方式簡單但穩定性欠佳，適用于基礎、臨時性電路；分壓偏置方式穩定性良好，適用于有一定穩定性要求的常規設計；電流源偏置方式則以高精度、高穩定性著稱，適用于高端應用。在實際電路設計中，工程師應綜合考慮性能需求、電路復雜度、成本等因素，合理選擇偏置方式，以實現電路的最佳性能和可靠性。
