在現代電子技術領域，能夠適應高溫環境的集成電路設計正逐漸成為行業關注的焦點。此類集成電路在多種應用場景中展現出獨特優勢，尤其在汽車、航空航天等對環境溫度要求極為苛刻的領域，其價值更為凸顯。以下將從多個維度深入剖析高溫集成電路設計的關鍵優勢及其在實際應用中的表現。
一、高溫環境下的可靠性與穩健性
能夠在高溫條件下穩定運行的集成電路，憑借其卓越的耐高溫特性，可在諸如汽車發動機艙、航空航天飛行器等環境溫度輕松超過 150°C 的極端場景中保持可靠工作。這些電路設計通常極為穩健，內部集成了精巧的溫度保護機制，能夠有效抵御熱失控以及其他各類由溫度引發的故障風險，從而顯著提升整個系統的可靠性水平。通過耐受更高溫度，這些電路在實際應用中可大幅減少甚至完全消除對復雜冷卻系統的依賴需求，進而為用戶提供更簡化、更具成本效益的解決方案，優化系統設計與運行成本結構。
二、熱管理策略及其挑戰
熱管理作為保障電子系統性能與可靠性的關鍵環節，其重要性不言而喻。為確保電子設備在高溫環境下正常運行，常采用散熱器、液體冷卻以及改善空氣流通等多種散熱手段來有效降低結溫。然而，這些傳統散熱方法往往會帶來電子模塊重量、尺寸以及成本的顯著增加，對設備的設計與制造提出更高要求。
在大功率應用場景下，如功率開關、電動引擎等關鍵部件，通常需要配備主動冷卻系統。此時，使用沸點溫度較高的冷卻劑可有效降低對大型散熱器的依賴程度，從而提升整體效率。但與此同時，這也對電子元件的耐高溫性能提出了更高要求。例如，碳化硅（SiC）功率開關因其出色的耐高溫特性，在此類應用場景中表現出色。此外，在汽車應用領域，靠近功率晶體管安裝且能在高溫條件下工作的預驅動器也顯得尤為關鍵，它們能夠與發動機冷卻回路共享散熱資源，實現高效散熱與空間優化。
對于低功耗應用，如各類傳感器，盡管其功率消耗相對較低，但熱管理依然面臨諸多挑戰。由于傳感器通常具有超小尺寸、采用塑料外殼封裝，且無法便捷地添加散熱片等散熱結構，導致其散熱性能較差。額外的熱管理措施雖可提升散熱效果，但會顯著增加電子模塊的成本、尺寸與重量。在這些應用場景中，從裸片到環境的熱阻可達每瓦幾十到幾百攝氏度不等。當驅動傳感器執行器以及處理傳感器數據時，所需功率會使裸片溫度較環境溫度高出幾十?dāng)z氏度。因此，為了實現無需額外熱管理措施的應用場景，迫切需要能夠承受高溫環境的集成電路來滿足實際需求。
以車用集成電路為例，其通常由汽車電池直接供電，可能是常見的 12V 電池，或在越來越多的應用場景中采用的 48V 電池。在電路內部，IC 信號處理所需的電壓往往僅為 1.2V 左右，而從汽車電池到 IC 的線性穩壓器承擔了大部分的功耗。對于小負載應用場景而言，增加帶有外部線圈的 DC-DC 轉換器以提升效率既不經濟也不切實際。若線性穩壓器具備在高溫環境下穩定工作的能力，則可有效節省模塊的成本與重量，優化整體設計。
三、過溫保護機制的關鍵作用
過溫保護，即熱關斷（Thermal Shutdown，TSD）機制，對于集成電路的可靠運行與安全保障具有不可替代的重要性。它可以有效防止集成電路及其外部元件因過熱而遭受損壞，確保系統的可靠性和安全性。在實際應用中，環境溫度過高、功耗過大、熱管理不善或故障導致過載等多種因素都有可能觸發過溫保護機制。一旦集成電路的結溫超出預設的閾值范圍，熱關斷機制將迅速啟動，自動關閉集成電路的高功耗部分或整個芯片，從而避免溫度進一步升高造成不可逆的損壞。
當集成電路冷卻至安全溫度區間后，它能夠自動重新啟動之前因過溫而關閉的部分或整個芯片，在確保有效保護的同時，最大限度地減少因過溫保護導致的停機時間。這一機制對于維持集成電路的長期可靠性和使用壽命具有至關重要的作用，能夠有效抵御外部故障、過載以及溫度波動等不利因素的影響。
對于具備功能安全要求的產品，過溫保護機制更是不可或缺。除了基本的熱關斷功能外，一些先進的集成電路還配備了具有功率降額功能的熱監測或熱預警系統，以進一步提升系統的安全性和可靠性。

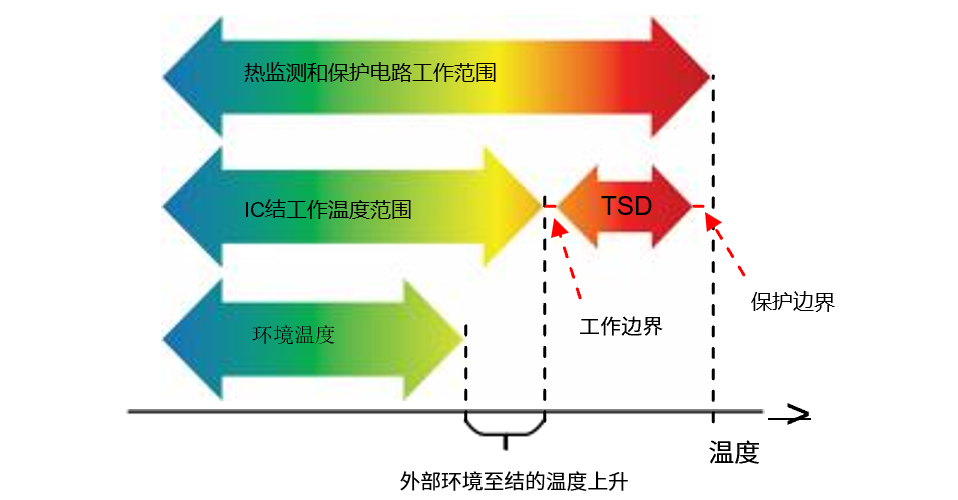

在設置 TSD 級別時，需要綜合考慮多種因素。通常情況下，TSD 級別的設定值略高于集成電路的最高工作溫度，以避免因偶爾出現的溫度偏差而導致不必要的關機。然而，該設定值也必須足夠低，以確保能夠及時有效地控制和關閉功率耗散部分，防止溫度持續上升造成損壞。例如，若集成電路的最高工作溫度為 165°C，考慮到 TSD 電路的制造容差以及實際應用中的溫度波動情況，TSD 級別可合理設置在 170°C 至 185°C 之間。正確設置這一閾值對于在電子設計中平衡性能與安全性具有極其重要的意義。
此外，TSD 電路及其所控制的相關模塊必須設計為能夠在最大 TSD 溫度以及額外的安全裕度范圍內保持可靠工作狀態。這一安全裕度的設定需要綜合考慮芯片上的溫度梯度，即功率器件與溫度傳感器之間的溫差。根據不同的布局設計以及所使用的功率器件和傳感器的數量，溫度傳感器可放置在功率器件內部、旁邊或更遠的位置。同時，安全裕度還需考慮從溫度上升到傳感器檢測到過熱并關閉受影響的功率晶體管之間的延遲所導致的溫度上升。通過這些精細的設計考量，確保即使在極端過熱情況下，過溫保護功能仍能有效運作，為集成電路提供全方位的保護。
四、功耗 - 性能 - 面積（PPA）優化平衡
在集成電路設計過程中，功耗、性能和面積（PPA）是三個關鍵的優化指標，它們之間存在著緊密的相互關聯與權衡關系。例如，追求更高的性能往往會導致功耗的增加或尺寸的擴大。相反，降低功耗可能會對性能產生一定的限制，或者需要增加更多的面積來集成節能元器件。而提高集成電路的最大工作溫度，則可以有效擴大功耗空間，為性能提升或面積優化提供更多的靈活性和余地。
設計能夠在更高溫度下穩定可靠工作的集成電路，實際上是一種性能的顯著提升。這不僅可以延長集成電路的使用壽命，還能有效降低故障發生率。同時，通過減少對大量冷卻解決方案的依賴需求，可進一步降低整個系統的成本、復雜性和重量，實現更加緊湊、經濟高效的設計方案。
綜上所述，高溫集成電路設計憑借其在可靠性、熱管理、過溫保護以及 PPA 優化等方面的卓越表現，為現代電子設備在高溫環境下的穩定運行提供了堅實的技術支撐。隨著科技的不斷進步與創新，高溫集成電路設計將在更多領域發揮關鍵作用，推動電子技術的持續發展與應用拓展。
