在電子電路領域，雙向二極管與單向二極管是兩種功能特性差異顯著的半導體器件，它們在電路設計中的應用側重點各不相同。深入理解這兩種二極管的工作原理、特性以及典型應用場景，對于工程師在實際電路設計中做出合理選型至關重要。

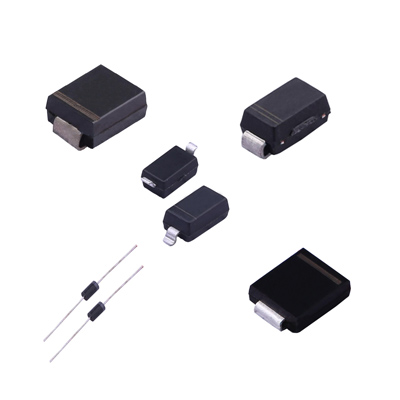

一、工作原理的差異
單向二極管的工作原理
單向二極管基于 PN 結原理構建，由 P 型半導體與 N 型半導體組成。當對單向二極管施加正向偏壓時，PN 結內部的電場被削弱，電子與空穴得以自由移動，二極管處于導通狀態，電流能夠順利通過。而當施加反向電壓時，PN 結內部電場增強，阻止電子與空穴的移動，電流被阻斷。由此可見，單向二極管僅允許電流從正極單向流向負極。
雙向二極管的工作原理
雙向二極管的結構相對復雜，內部包含兩個 PN 結。這使得它能夠?qū)崿F(xiàn)正向與反向的導通。在正向電壓作用下，其中一個 PN 結導通，另一個 PN 結截止；而在反向電壓作用時，導通與截止的 PN 結狀態相互切換。因此，雙向二極管允許電流雙向流動，這一特性使其在需要雙向電流控制的場景中具備獨特優勢。
二、主要特性差異
單向二極管的特性
單向二極管的關鍵特性涵蓋正向壓降、反向漏電流、反向擊穿電壓以及反向恢復時間等方面。通常情況下，硅材料制成的單向二極管正向壓降約為 0.7V。在正向?qū)顟B(tài)下，二極管會消耗一定的能量。反向擊穿電壓是二極管在反向偏置時能夠承受的最大電壓值，一旦超出此電壓范圍，二極管將發生反向擊穿。反向恢復時間指的是二極管從導通狀態切換至截止?fàn)顟B(tài)所需的時間，這一參數在高頻應用中尤為重要。
雙向二極管的特性
雙向二極管的重要特性主要包括觸發電壓、維持電壓以及最大電流等。觸發電壓是使雙向二極管導通所需的最小電壓，通常處于幾十伏至幾百伏的區間范圍內。維持電壓則是保證二極管持續導通的最低電壓值，當電壓或電流降至維持電壓以下時，二極管會自動關閉。此外，雙向二極管能夠承載的最大電流直接決定了電路中可通過的電流范圍，因此，根據實際負載情況選擇合適的雙向二極管型號至關重要。
三、典型應用場景
單向二極管的典型應用
單向二極管在電子電路中應用廣泛，是整流電路、穩壓電路、信號檢測電路以及限幅電路等的重要組成部分。
在整流電路中，單向二極管能夠?qū)⒔涣麟娹D(zhuǎn)換為直流電，是電源模塊設計中不可或缺的元件。于穩壓電路而言，單向二極管常與穩壓二極管協同工作，有效限制電壓波動，保障輸出電壓的穩定性。在信號檢測電路里，單向二極管可以從復雜信號中提取有用信息，例如在解調調幅信號過程中發揮關鍵作用。而在限幅電路中，單向二極管可限制輸入信號的最大幅度，避免后續電路因承受過高電壓而遭受損壞。
雙向二極管的常見應用
雙向二極管憑借其雙向?qū)щ娞匦裕诶擞恳种啤⑦^壓保護以及雙向觸發電路等領域有著廣泛應用。
在浪涌抑制場景中，雙向二極管能夠防止電壓波動對電路造成損害，例如在通信接口保護電路中發揮重要作用。在過壓保護電路中，雙向二極管可以有效吸收瞬時高壓浪涌，守護敏感電子元件免受損壞。此外，雙向二極管還常與晶閘管搭配使用于雙向觸發電路中，實現對交流負載的精準控制。
四、選型指南
在實際的電路設計工程中，合理選型二極管是保障電路性能的關鍵環節。對于那些需要實現單向?qū)щ姟⒄鞴δ芑蚍€(wěn)壓功能的電路，應優先選擇單向二極管；而對于要求雙向?qū)щ姷碾娐罚p向二極管則是合適之選。若電路設計涉及電壓保護或過壓抑制功能，則必須配置雙向二極管。除導電方向這一關鍵因素外，選型時還需綜合考量二極管的反向擊穿電壓、最大電流承載能力以及反向恢復時間等電氣參數，以確保所選二極管能夠精準匹配特定應用的需求。
五、總結
雙向二極管與單向二極管在結構設計和功能特性上存在顯著差異。單向二極管主要聚焦于單向?qū)щ姽δ埽谡鳌⒎€(wěn)壓以及信號處理等應用場景中表現出色；雙向二極管則憑借其雙向?qū)щ妰?yōu)勢，在浪涌保護和過壓抑制領域發揮著關鍵作用。工程師在進行電路設計時，應依據具體的應用需求，深入分析電路的工作條件和性能要求，精準選型合適的二極管類型，從而提升電路的安全性、穩定性以及可靠性，確保電子系統的高效穩定運行。通過對雙向二極管與單向二極管工作原理、特性及應用場景的深入理解，工程師能夠更加靈活地運用這兩類半導體器件，優化電路設計方案，滿足多樣化的電子設計需求。
